止回閥系列

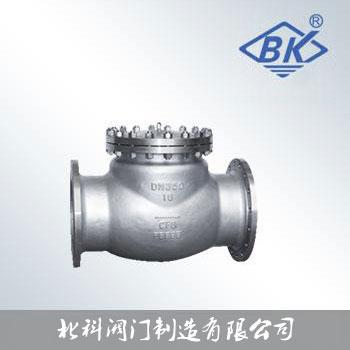

H44W旋啟式止回閥
圖片展示
產品描述
產品型號：H44W
產品特點：
產品特點：
詳細介紹
止回閥按結構劃分，可分為升降式止回閥、旋啟式止回閥和蝶式止回閥三種。升降式止回閥可分為立式和臥式兩種。旋啟式止回閥分為單瓣式、雙瓣式和多瓣式三種。蝶式止回閥為直通式、以上幾種止回閥在連接形式上可分為螺紋連接、法蘭連接和焊接三種。
技術規范:
1 適用介質：水、油品、蒸汽。
2 適合溫度：≤425℃。
3 閥門試驗壓力及閥門在各級溫度下的最大工作壓力。
|
公稱壓力
PN （MPa） |
強度實驗壓力
1.5P （MPa） |
密封實驗壓力
|
介質工作溫度（℃）
|
|||||||
|
水
1.1P （MPa） |
氣
（MPa） |
至200
|
250
|
300
|
350
|
400
|
425
|
450
|
||
|
最大允許工作壓力（MPa）
|
||||||||||
|
1.6
|
2.40
|
1.76
|
0.6
|
1.6
|
1.5
|
1.3
|
1.2
|
1.0
|
0.9
|
0.7
|
|
2.5
|
3.75
|
2.75
|
2.5
|
2.3
|
2.0
|
1.8
|
1.6
|
1.4
|
1.1
|
|
|
4.0
|
6.00
|
4.40
|
4.0
|
3.9
|
3.3
|
3.0
|
2.8
|
2.3
|
1.8
|
|
|
6.4
|
9.60
|
7.04
|
6.4
|
5.9
|
5.2
|
4.7
|
4.1
|
3.7
|
2.9
|
|
|
10.0
|
15.00
|
11.00
|
10.0
|
9.2
|
8.2
|
7.3
|
6.4
|
5.8
|
4.5
|
|
|
16.0
|
24.00
|
17.00
|
16.0
|
14.7
|
13.1
|
11.7
|
10.2
|
9.3
|
7.2
|
|
使用說明：
- 1 本閥門是工業管道上必不可少的裝置，安裝時仔細核對閥門標志及銘牌是否符合作用要求。
- 2 安裝前必將閥門清洗干凈，并清除運輸過程中所造成的缺陷。
- 3 安裝后的閥門應經常保持清潔，閥桿螺紋部分須定期加油。
- 4 本閥門應存放在干燥通風的室內，長期存放，應經常檢查，防止銹蝕。
注意：使用中，螺桿壓蓋會出現濕漏，應將壓蓋螺絲擰緊。
主要零件材料
|
零件名稱
|
材 料
|
|
|
閥體、閥蓋
|
碳素鑄鋼
|
不銹鋼
|
|
閥瓣
|
碳素鑄鋼＋硬制合金碳
|
不銹鋼＋硬制合金
|
|
搖桿
|
素鑄
|
不銹鋼
|
